CAXA电子图板正弦曲线怎样绘制？正弦曲线绘制方法介绍

时间：2023-02-13 编辑：hyd

CAXA电子图板是一个开放的二维CAD平台，可以绘制出各种不同机械工程的设计图纸，正弦曲线作为经常使用的函数公式，可以直接在用公式曲线快速绘制，下面就跟小编来看看吧。

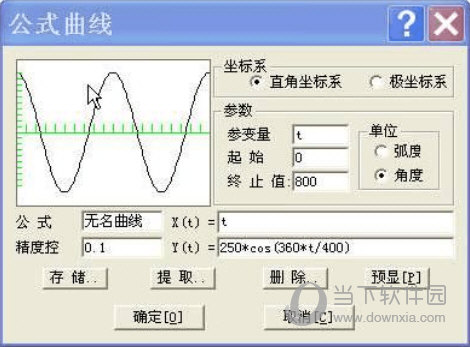

1、电子图板的“公式曲线”命令，可以使用参数方程或极坐标方程，来表述下绘制的曲线，人们常常使用参数方程。

在公式曲线对话框中输入公式时，要在已显示的“x(t)=”和“y(t)=”之后的文本框里输入需要的公式，不可将“x(t)=”和“y(t)=”或“=”重复输入；

2、函数代号后的变量一定要用括弧括起来，不得连着写，如正弦曲线只能写为sin(t)、sin(t/300)、sin(20*t)，不得写成sint，sint/300,sin20t，在CAXA电子图板里这种写法是行不通的，必须按照上述的规则正确输入。

3、乘号以符号*表示，不能省略。

代数中的字母连写表示相乘的规则在这里不适用。字母、常数、函数之间如果是相乘关系，必须使用*连接，符号*不得省略。

如3t 、3sint、 tsint等在使用CAXA电子图版的“公式曲线”时，则必须写成 3*t、 3*sin(t)、 t*sin(t)等，否则不能自动生成所需要的曲线。

4、自变量使用大、小写字母均可，但是区分大小写；

5、绘制用直角坐标方程表达的曲线y=f(x)时，应该先转换成参数方程或极坐标方程，然后使用这些方程绘制曲线。

以上就是小编为你带来的CAXA电子图板正弦曲线绘制方法，可以快速生成sin曲线，大大提高绘图速度。
