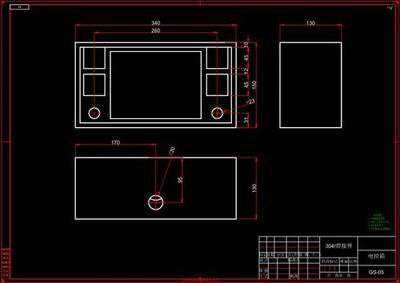

在工程设计领域，cad工程图是传递设计信息的核心载体，不少设计师都遇到过打开图纸弹出“链接丢失”提示的情况：要么是装配图缺了部分零件参照，要么是嵌入的材料参数表格显示为空白叉号，轻则耽误出图、校对进度，重则可能影响现场施工交底，其实只要掌握正确的处理逻辑，绝大多数链接丢失问题都能快速解决。

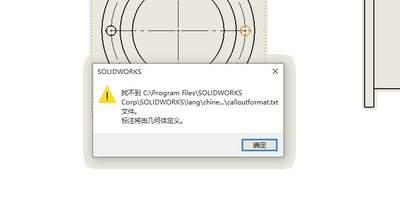

cad工程图中的链接分为三类，处理方式完全不同，第一步要先确认问题类型。最常见的是外部参照链接，这类是设计师为了减小图纸体积，将总装图的零件图、基础图以参照形式插入，打开图纸时cad会自动读取源文件路径；其次是ole对象链接，多为嵌入的excel参数表、word说明文档；最后是光栅图像链接，常用于插入扫描件、地形底图。打开cad后如果弹出缺失提示，可以输入xr命令打开外部参照面板，直接查看哪一个参照文件状态显示为“未找到”；如果是ole对象丢失，一般打开后对象位置会显示灰色叉号，双击后才会弹出源文件找不到的提示。

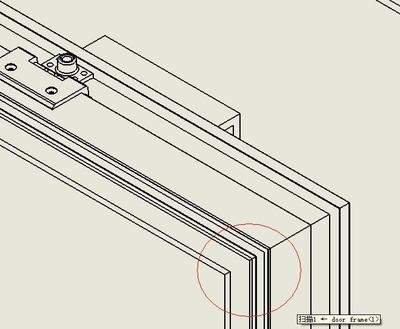

确认类型后就可以针对性修复：针对外部参照链接丢失，如果源文件只是移动了存储位置，只要在外部参照面板选中未找到的文件，右键点击“重新定位”，找到源文件当前存储的文件夹选中对应文件，就能自动完成关联；如果整个项目文件夹批量移动，可以批量修改路径类型，将绝对路径改为相对路径，一次性修复全部链接；如果源文件不慎删除，可以直接将缺失参照绑定为当前图纸的内部块，虽然无法再修改参照内容，但能保证图纸完整性，不影响正常出图。针对ole和光栅图像丢失，只要源文件还在，双击提示框后重新定位源文件即可完成修复；如果源文件丢失，ole对象可以输出为矢量图后重新粘贴，保住图纸内容不缺失。
想要避免链接丢失，要养成两个基础习惯：一是整理项目文件时，不要单独移动工程图或修改源文件的文件名，要移动就移动整个项目根文件夹，不会打乱原有路径逻辑；二是打包发送工程图给合作方时，一定要使用cad自带的“电子传递”功能，它会自动收集所有参照源文件、嵌入素材，统一修改路径为相对路径，接收方打开不会出现任何链接问题。日常存储图纸时提前设置好相对路径，就能从根源降低链接丢失的概率，就算更换设备打开也不会出问题。
