在cad绘图过程中，填充图案是一项常用的操作，它能让图形更加直观和丰富。下面就为大家详细介绍cad填充图案的方法以及如何快速填充图案。
一、基本填充图案操作
1. 打开cad软件并绘制好需要填充图案的图形。确保图形是封闭的，否则无法进行填充。

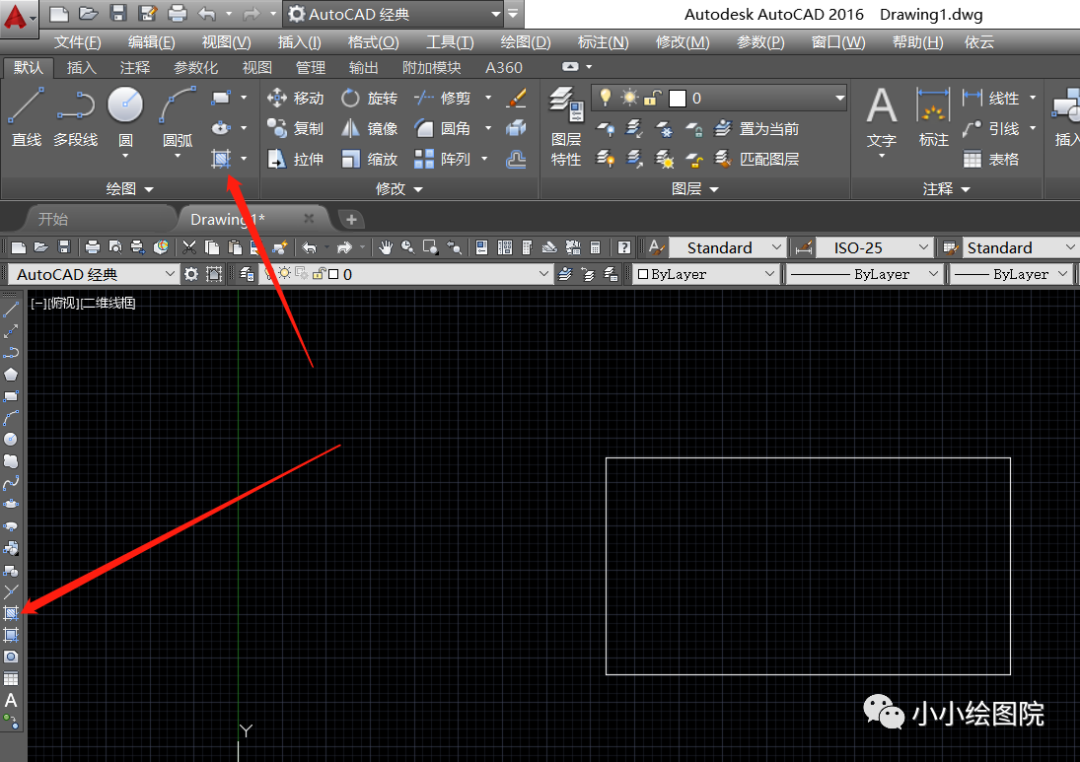

2. 在菜单栏中选择“绘图”，然后点击“图案填充”选项。也可以直接在命令行输入“hatch”并回车，同样能调出图案填充对话框。
3. 在图案填充对话框中，首先要选择填充图案。在“图案”下拉列表中，有众多预设的图案可供选择，如ansi、iso等标准图案库。找到适合图形表达的图案，比如表示混凝土的图案、表示砖墙的图案等。
4. 设置填充比例。比例决定了图案的疏密程度。如果图案看起来太密或太疏，可以通过调整比例来达到理想效果。
5. 确定填充角度。一般情况下，保持默认的0度即可，特殊需求时可根据实际情况调整。
6. 点击“拾取点”按钮，回到绘图界面，在要填充的图形内部点击一点，cad会自动识别该封闭区域并进行填充预览。检查预览效果是否符合要求，如果不满意，可返回对话框重新调整参数。
7. 确认无误后，点击对话框中的“确定”按钮，完成图案填充。
二、快速填充图案的技巧
1. 使用预定义图案集：cad提供了丰富的预定义图案集，熟悉这些图案集能快速找到合适的图案进行填充。例如，在建筑绘图中常用的建筑材料图案都能在相应的图案集中方便地找到。
2. 利用工具选项板：可以将常用的填充图案添加到工具选项板中。这样在需要填充图案时，直接从工具选项板中选择图案进行填充，无需每次都在图案填充对话框中查找，大大提高了操作效率。
3. 快速选择相似图形：当有多个相似的图形需要填充相同图案时，可以使用快速选择功能。通过设置过滤条件，快速选中所有需要填充的图形，然后一次性对它们进行图案填充，节省逐个选择图形的时间。
4. 记住常用图案快捷键：对于一些经常使用的图案填充操作，可以记住其对应的快捷键。比如，某些版本中可以通过输入图案名称的前几个字母快速找到该图案，熟练掌握这些快捷键能加快填充图案的速度。
通过以上方法，就能轻松在cad中进行图案填充操作，并利用一些技巧实现快速填充图案，让绘图工作更加高效和准确。无论是绘制建筑图纸、机械零件图还是其他各类cad图形，合理运用图案填充都能使图形更加清晰、专业。
