autoCAD2010如何导出jpg

时间：2026-05-08 编辑：ln

在使用autocad2010进行绘图设计后，有时需要将绘制的图形导出为jpg格式，以便于分享、打印或在其他软件中使用。下面就为大家介绍具体的导出方法。

首先，打开autocad2010软件并确保你已完成所需图形的绘制。然后，点击菜单栏中的“文件”选项。

在弹出的下拉菜单中，找到“打印”命令。也可以直接使用快捷键ctrl+p来调出打印设置窗口。

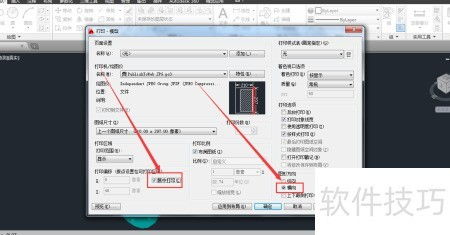

进入打印设置窗口后，在“打印机/绘图仪”选项中，选择你已连接并设置好的打印机设备。如果只是为了导出jpg文件，这里可以选择虚拟打印机，例如“microsoft print to pdf”（前提是电脑已安装该虚拟打印机），它可以将图形输出为pdf格式，后续再通过其他软件将pdf转换为jpg；或者直接选择一些专门用于导出图片格式的虚拟打印机，如“dwg trueview”自带的虚拟打印功能也能导出高质量图片。

接着，设置打印范围，可以选择“窗口”来指定你要导出的图形区域，也可以根据实际情况选择“图形界限”“显示范围”等。

在“图纸尺寸”选项中，选择合适的尺寸规格，这将影响导出图片的大小和比例。

“打印比例”根据需要进行调整，确保图形在导出后的jpg文件中显示合适的大小。

最后，在“打印样式表”中选择合适的样式，一般默认即可。确认各项设置无误后，点击“预览”按钮，可以查看导出后的jpg效果。如果满意，就在预览窗口中点击“打印”按钮，选择保存jpg文件的路径和文件名，即可完成导出。

通过以上步骤，就能轻松地将autocad2010中的图形导出为jpg格式，满足不同的使用需求。
