在cad绘图中，填充图案是一项非常实用的功能，它可以为图形增添丰富的视觉效果，清晰地表达各种建筑、机械等设计元素。那么，cad填充图案该如何添加呢？
一、准备工作
首先，确保你已经打开了需要添加填充图案的cad文件。同时，熟悉cad软件的操作界面，找到与填充图案相关的工具按钮或命令选项。
二、选择填充图案命令
在cad界面中，通常可以通过以下几种方式找到填充图案命令：
1. 在菜单栏中，找到“绘图”选项，然后在下拉菜单中选择“图案填充”。
2. 直接在命令行输入“hatch”并回车。
3. 也可以在工具栏中找到填充图案的图标按钮，点击即可启动该命令。
三、设置填充图案参数
启动填充图案命令后，会弹出“图案填充创建”选项卡。在这里，你需要设置一些关键参数：
1. 图案类型：cad提供了多种填充图案类型，如实体填充、预定义图案、自定义图案等。根据实际需求选择合适的图案类型。例如，在建筑绘图中，常用“ar-b816”等图案表示砖块；在机械绘图中，“ansi31”可用于表示钢的剖面。
2. 图案比例：调整图案的疏密程度。比例值越大，图案越稀疏；比例值越小，图案越密集。
3. 角度：设置图案的倾斜角度，以满足不同的设计要求。
4. 边界：确定填充图案的范围。可以通过点击“拾取点”按钮，在图形内部点击一点，cad会自动识别并选择封闭的边界；也可以点击“选择对象”按钮，手动选择需要填充的边界对象。
四、预览与确认

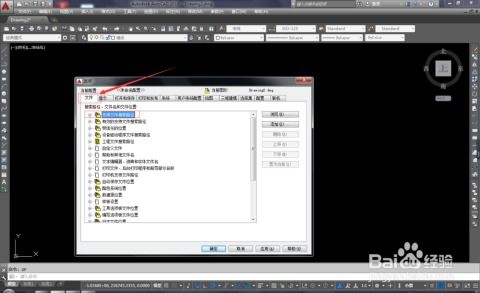

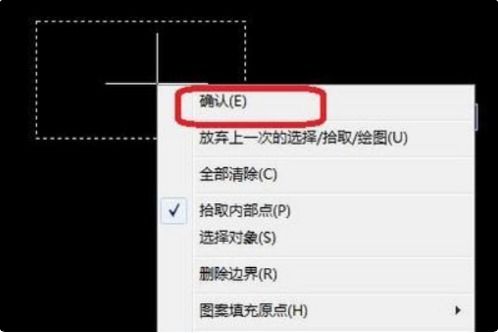

设置好参数并确定边界后，点击“预览”按钮，查看填充图案的效果。如果发现不满意的地方，返回参数设置界面进行调整。确认无误后，点击“确定”按钮，完成填充图案的添加。
五、编辑填充图案
如果后续需要对已添加的填充图案进行修改，比如更改图案类型、比例、角度或边界等，可以使用“图案填充编辑”命令。该命令可以通过菜单栏中的“修改”→“对象”→“图案填充”找到，或者在命令行输入“hatchedit”并回车。选择需要编辑的填充图案，即可进入编辑界面进行修改操作。
掌握cad填充图案的添加方法，能够让你的绘图更加专业、美观，准确传达设计意图。通过不断实践和探索，你将更加熟练地运用这一强大功能，提升绘图效率和质量。
