在使用cad进行绘图时，经常会遇到线条重叠的情况，这不仅影响图形的美观，还可能给后续的编辑和打印带来麻烦。那么，如何高效地删除重叠的线条呢？下面就为大家详细介绍autocad消除重叠命令的使用方法。
利用“删除重复对象”命令
1. 打开cad图纸，确保绘图区域清晰显示需要处理的图形。

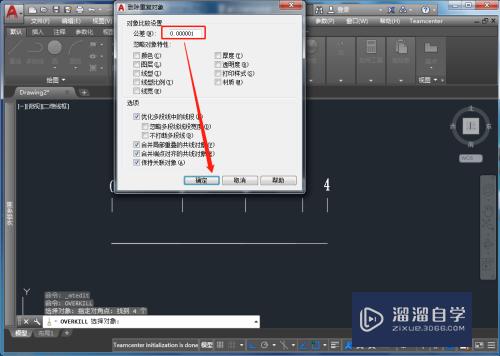

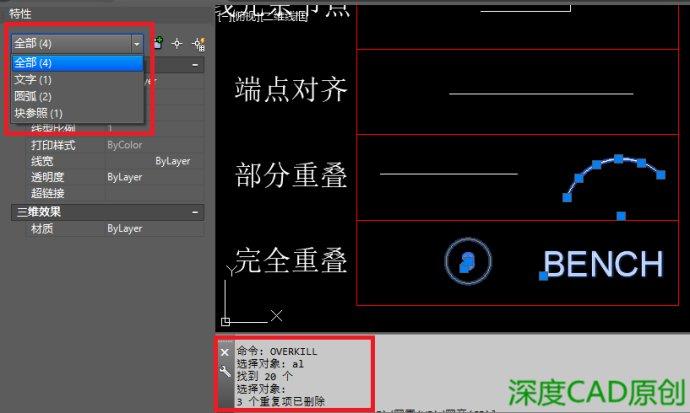

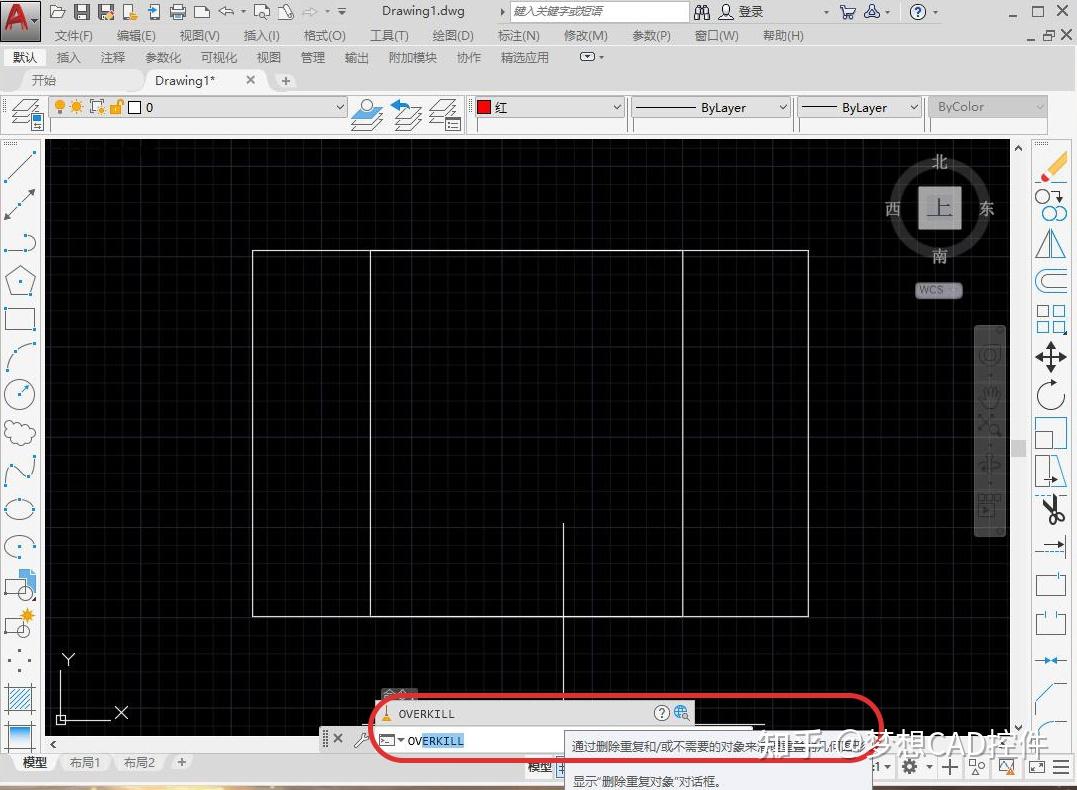

2. 在命令行输入“overkill”并回车，这就是“删除重复对象”命令。
3. 选择要检查和删除重叠线条的图形范围，可以直接框选整个图形区域，或者逐个选择相关的线条对象。
4. 按下回车键后，cad会自动检测并删除重叠的线条。该命令会比较线条的起点、终点、长度、角度等信息，精确地找出重叠部分并删除。
巧用“快速选择”筛选重叠线条
1. 输入“qselect”命令，打开“快速选择”对话框。
2. 在对话框中，设置筛选条件。例如，可以通过设置对象类型为“直线”，并设置其他相关特性（如长度、图层等），来筛选出可能存在重叠的线条。
3. 根据筛选结果，手动检查并删除重叠的线条。可以利用“删除”命令（快捷键“e”），选中重叠线条后按下删除键即可。
利用图层管理辅助删除
1. 将重叠线条所在的图层进行冻结或关闭。这样可以使重叠线条更加突出显示，便于选择和删除。
2. 利用上述方法（如“删除重复对象”命令或手动选择）删除重叠线条后，再根据需要恢复图层状态。
通过以上方法，能够有效地删除cad图纸中的重叠线条，让绘图更加准确、规范。无论是简单的练习图纸还是复杂的工程设计图，都能轻松应对线条重叠问题，提高绘图效率和质量。掌握这些技巧，在cad绘图的道路上将会更加顺畅。
