迈达斯Midas Gen是专为建筑行业打造的结构设计软件，涵盖桥梁、建筑、岩土等多个领域，算是比较全面的设计应用了，复杂的建筑结构就是由一个个组合而成，这边小编为你带来的是截面导入方法。

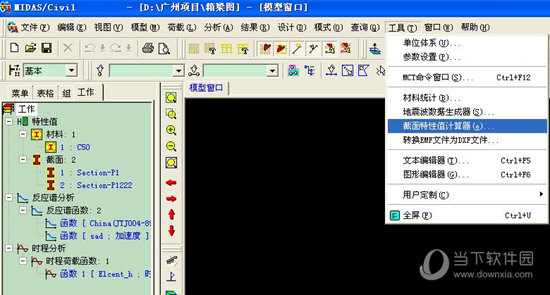

1、打开迈达斯，工具中的截面特征值计算器； 使用CAD导入到midas中自定义数值型截面
2、确定单位，和cad中的统一即可；注：Tolerance可能需要调小一些，否则计算截面特性时可能出错，可以在tools-setting中修改；
3、在文件中找到import下的AutoCAD DXF;

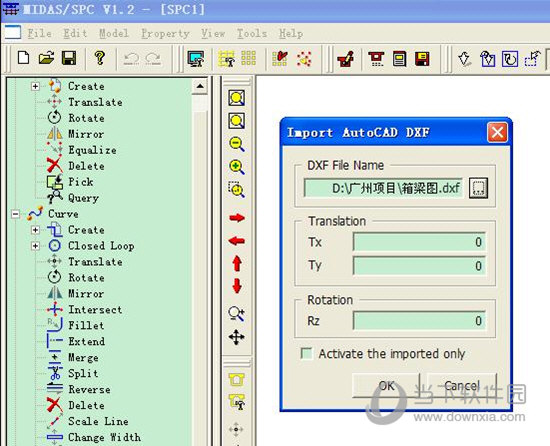

4、弹出如下框，找到提前存好的dxf文件，点击ok；
5、图形进去后，点击是即可；
6、点击左下角的箱梁断面图标，就弹出下图的左图；Model-setion-generate。Type选plane生成面。不要勾选merge straight lines使用CAD导入到midas中自定义数值型截面；
7、在下图的左图中勾选上划分网格选项， 进行框选 ，再点击Apply按钮，箱梁图变成黄色；
8、点击工具栏的保存按钮为保存成spc格式文件，点击左侧竖向工具栏的保存按钮或Model-setion-export弹出export section，选择文件类型为Midas section file，点击保存点击左图标中的file name右边的图标，即弹出另存为图框，命名为88；
9、点击左下角的的保存图标即可；
10、在截面中点击添加截面；
11、在PSC下拉表中找到带问号（？）图标的箱梁图标；
12、点击图中的从SPC中导入截面，选择导入sec文件，找到名为88.,sec的文件，打开后点击确定；
13、勾选上考虑剪切变形中的所有勾，；
14、导入成功，可自定义编辑截面数值，通过计算结果来确定强度和稳定是否满足。
以上就是小编为你准备的Midas导入CAD截面步骤，想要掌握可不简单，快去试试吧。
