在日常的CAD制图过程中，有时候为了了解重要的CAD图纸的详细信息，我们可能会遇到需要查看CAD图纸文件图形特征的时候。那么如何查看CAD图纸的图形特性？下面教大家一种方法。
1、首先打开一张需要查看的图纸。点击菜单栏里文件-图形特性;选项按钮，这时候会弹出图形特性的弹窗。
2、或者用快捷组合键Alt+F+O，这时候也会弹出图形特性的弹窗。

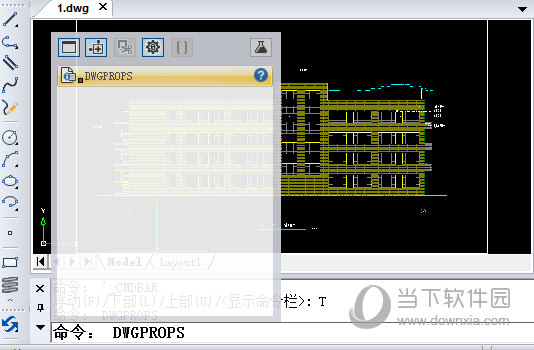

3、或者在命令行输入，这时候也会弹出图形特性的弹窗。
在中分别有常规、概要、统计信息、自定义四个选项卡信息；

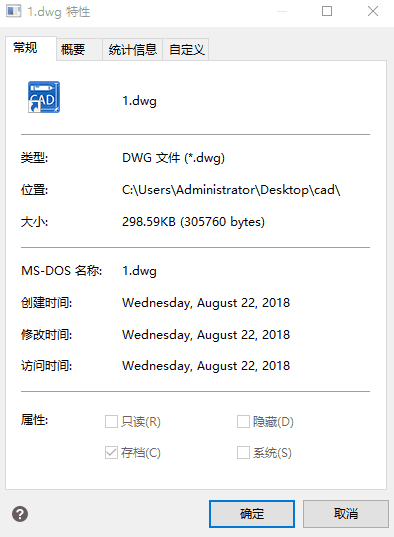

1、选择常规;选项卡，显示信息包括文件名称和图标，以及文件的类型、位置、大小，MS-DOS名称、创建时间、修改时间、访问时间，显示系统及文件属性，可在WinDows资源管理器中修改。
2、选择概要;选项卡，显示信息包括标题、主题、作者、关键字、注释、超链接基地址，对应的文本框可填写对应信息。
3、选择统计信息;选项卡，显示信息有创建时间，修改时间，访问时间，编辑者，保存此任务，总编辑时间，对象数量，图纸版本。
4、选择自定义;选项卡，自定义特性可以进行添加，会弹出增加自定义特性对话框，可以输入新的自定义特性的名称和值，名称要是唯一的。同时我们也可以对已有的自定义特性进行修改或删除操作。
迅捷CAD编辑器相关攻略推荐:
迅捷CAD编辑器OLE对象怎样插入？OLE对象插入方法图文介绍
迅捷CAD编辑器具体位置坐标如何查询？具体位置坐标查询方法介绍
以上就是小编今天分享的关于CAD图纸如何查看图形特性的分析教程，以专业版为例，操作起来简单方便，对于我们日常的CAD制图工作非常有帮助。
