时间：2023-02-11 编辑：hyd
AutoCAD2010是一款非常专业的制图软件，那有很多用户表示自己不知道怎么通过这款软件画图框，下面就通过这篇文章给大家介绍一下，一起往下看吧！

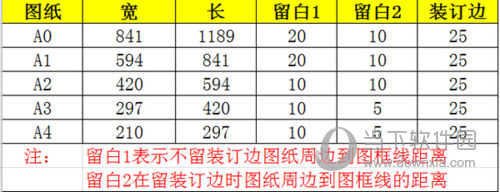

1、首先需要知道常用纸张尺寸的国家标准，下图列出了A0，A1，A2，A3，A4的国标。图纸一般是需要预留装订边的，表格中的留白2指的就是在预留装订边时，图纸区域和图框的距离。
2、我们开始绘制A4图框，首先打开CAD，新建空白文件。点击菜单中的 格式->单位，设置经度为“0”，单位为“毫米”，设置完毕后点击确定。
3、打开图层管理器，一个图框图层。（图框单独一个图层，方便管理）；

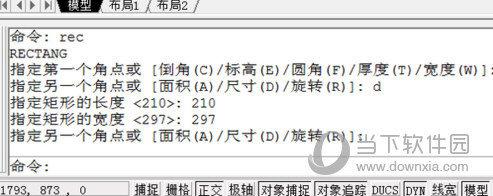

4、在绘图里面选择矩形，或者输入指令 REC，画一个长度为297mm，宽度为210mm的矩形。
5、接着绘制图纸区域，按标准预留装订线的情况，图纸区域距图框为5mm。使用偏移指令：o ，将绘制的矩形向内偏移5mm。然后调整内侧矩形的左边框，所的左边框距离左图框为25mm。

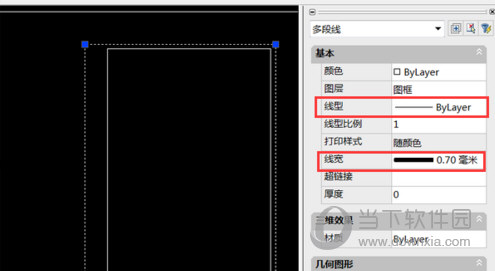

6、选定外边框，右击设置属性，把线型设置为线性，线框0.7mm。内边框（图纸区域）根据情况设置线型，线框可以设置的大一点，更加明显，美观。
7、接下来绘制标题栏，这里没有统一的规范，一般根据实际情况设置。标题一般需要包含：公司名称，图纸名称，图纸编号，图例，图纸单位，日期，设计人等信息。
8、最终效果如图。绘制好的各种图框，可以保存在一个模板文件中，也可以保存为块使用。
9、上面介绍的是A4纸的常用方式，其他方式比如：A4纸横放，装订位置在上侧等，需根据实际需求绘制。其他尺寸的图纸：A0，A1，A2，A3的绘制方式和A4一样，大家可以举一反三。
