3D3S计算书输出怎么操作?输出计算书方法介绍

时间:2023-01-28 编辑:逍遥

3D3S是专为钢结构工程打造的CAD辅助插件,能够帮助用户完成3D建模,针对轻型门式刚架和多高层建筑结构直接生成Word计算书及施工图,下面就跟小编了解下具体的步骤吧。

3D3S计算书输出怎么操作?输出计算书方法介绍

输出计算书:

首先根据CAD版本选择安装3D3S插件,进入CAD主界面,在命令行输入menu;,将出现的输入框最下面的文件类型;改为传统菜单文件(*.mns);,然后进入d:\Program FilesD3S9.0 安装目录中找到 3D3S_ 空间任意结构设计菜单.mns;。

其次读取设计好的三维设计模型,或者直接定义柱网输入三维模型。

选择相应的梁梁、梁柱、柱柱连接节点形式,已确定模型结构,完成整个框架节点的计算或验算,进行节点和杆件类型分类和编号。

3D3S计算书输出怎么操作?输出计算书方法介绍

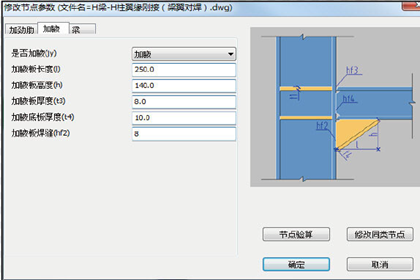

根据实际的情况编辑节点,改变相应的节点参数,其中包括加劲板数量、螺栓布置尺寸、焊缝尺寸等等,并重新进行验算,完成剪力墙钢筋布置。

基础参数设计完成后,直接生成节点设计计算书。

3D3S计算书输出怎么操作?输出计算书方法介绍

根据三维实体模型直接生成结构初步设计图、设计施工图、加工详图,以供参考。

以上就是小编为你带来的3D3S计算书输出方法,有需要的小伙伴快去计算自己的模型结构吧。
