如何将pdf图纸转cad图纸

时间：2025-07-25 编辑：news

在工程设计、建筑施工等领域，常常需要将pdf图纸转换为cad图纸，以便进行进一步的编辑、修改和绘制。那么，pdf图纸转cad图纸该怎么操作呢？下面为您详细介绍。

借助专业转换软件

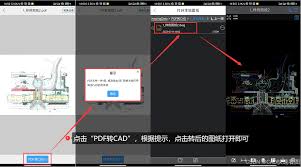

市面上有不少专门用于文件格式转换的软件，如smallpdfer等。这些软件通常操作较为简便。首先，下载并安装该软件，打开软件后，找到“pdf转cad”功能模块。然后，点击添加文件按钮，选择需要转换的pdf图纸文件。在设置好输出路径等参数后，点击开始转换按钮，软件便会自动将pdf图纸转换为cad图纸格式。这种方法的优点是转换速度较快，能保持一定的图纸清晰度，适用于大多数类型的pdf图纸转换。

使用在线转换工具

许多在线平台也提供pdf转cad的服务。例如，smallpdf在线网站。进入该网站后，按照提示上传pdf图纸文件。网站会对文件进行处理并转换为cad格式，转换完成后，可直接在线预览转换后的效果，确认无误后下载保存。在线转换工具无需安装软件，操作便捷，适合临时转换少量图纸的需求。但需注意网络环境对转换速度和质量的影响，同时部分在线工具可能对文件大小有限制。

cad自带的导入功能

有些情况下，我们也可以尝试利用cad软件自身的导入功能来实现类似转换。在cad中打开软件，点击“插入”菜单，选择“pdf参考底图”选项。然后，在弹出的对话框中找到需要导入的pdf图纸文件，指定插入点、缩放比例等参数后，点击“确定”。这样，pdf图纸就会以参考底图的形式插入到cad绘图区域，我们可以根据需要进行描摹或进一步处理。不过，这种方式对于一些复杂的pdf图纸可能无法完美转换，且操作相对繁琐。

利用ocr识别软件（针对文字型pdf）

如果pdf图纸中文字内容较多且需要准确提取文字信息用于cad图纸编辑，可先使用ocr识别软件对pdf图纸进行文字识别。将pdf图纸中的文字转换为可编辑的文本格式，然后再根据这些文字信息在cad中重新绘制图纸。虽然这种方法工作量较大，但能更精准地处理文字内容。
