CAD怎么测量面积

时间:2025-07-01 编辑:ln

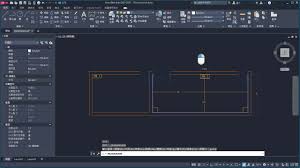

在cad绘图过程中,常常需要测量图形的面积,下面为您介绍几种常见的测量方法。

一、利用“面积”命令

这是最直接的测量方式。首先确保您已准确绘制好所需测量的图形。然后在命令行输入“area”并回车,接着根据提示选择对象。当选中图形后,cad会立即显示出该图形的面积数值。此方法适用于各种规则或不规则的封闭图形。

二、面域法

先使用“region”命令将绘制的图形创建为面域。之后再利用“massprop”命令,选择创建好的面域,这时会弹出一个文本窗口,其中包含了面积等详细信息。面域法对于复杂图形的处理更为方便,能清晰地展示图形的各项特性。

三、边界法

通过“boundary”命令创建边界对象。创建完成后,这些边界对象实际上就是封闭的多段线。再使用“list”命令查看这些边界对象的特性,其中就有面积数据。这种方法能将图形转化为便于测量的边界对象,操作相对灵活。

四、查询工具

在cad的菜单栏中找到“工具”选项,点击其中的“查询”,再选择“面积”。然后依次指定图形的各个角点,最后回车即可得到面积测量结果。查询工具提供了一种直观的测量方式,适合对简单图形进行快速测量。

五、特性面板

选中要测量面积的图形,右键点击并选择“特性”。在弹出的特性面板中,可以直接看到图形的面积值。特性面板不仅能查看面积,还能获取图形的其他详细信息,方便对图形进行整体了解。

不同的测量方法适用于不同的场景和需求。在实际操作中,可以根据图形的特点和个人习惯选择合适的测量方法。熟练掌握这些方法,能帮助您在cad绘图中更高效准确地获取图形面积信息,为绘图工作提供有力支持。
