protuse是一款功能强大的电路设计与仿真软件,广泛应用于电子工程领域。它能帮助用户快速搭建电路原理图,并对电路进行模拟仿真,提前验证设计的可行性,减少实际制作中的错误和成本。
二、软件界面
打开protuse软件,首先映入眼帘的是菜单栏、工具栏和工作区。菜单栏包含了各种功能选项,工具栏则提供了常用工具的快捷按钮。工作区是绘制电路原理图的地方。
三、绘制电路原理图
1. 元件放置
在工具栏中找到“元件模式”按钮,点击后会弹出元件库。从中选择所需的元件,如电阻、电容、芯片等,然后将其拖放到工作区合适的位置。
2. 连线
使用“连线”工具,将各个元件连接起来,形成完整的电路。注意连线要准确、清晰,避免交叉。
3. 编辑元件属性

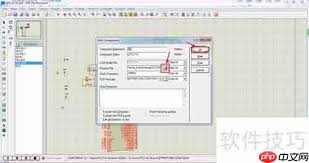

双击元件,可打开属性对话框,对元件的参数进行设置,如电阻的阻值、电容的容量等。
四、电路仿真
1. 设置仿真参数
在菜单栏中选择“仿真”->“设置”,设置仿真的时间范围、步长等参数。
2. 添加激励源
如果需要对电路施加输入信号,可在元件库中找到相应的激励源元件,如电压源、电流源等,并连接到电路中。
3. 运行仿真
点击工具栏中的“运行”按钮,软件开始对电路进行仿真。仿真过程中,可通过观察电压表、电流表等仪器的读数,以及波形图等,了解电路的工作状态。
五、查看仿真结果
1. 仪器显示
仿真运行结束后,工作区会显示连接的电压表、电流表等仪器的读数,直观反映电路中各点的电压、电流情况。
2. 波形图查看
通过“图表”工具,可绘制电路中某点的电压或电流随时间变化的波形图。这有助于分析电路的动态特性,如信号的幅度、频率、相位等。
六、保存与导出
完成电路设计和仿真后,及时保存文件。可将原理图保存为protuse专用格式,也可导出为图片、pdf等通用格式,方便与他人分享和交流。
通过以上简单的使用指南,目标用户能够初步了解protuse仿真软件的基本操作流程,从而更高效地利用该软件进行电路设计与仿真工作。
