【介绍】

Weather Tool看上去就是用来进行气候测试或者地理水文情况收集的软件平台，它支撑大范围数据信息在立体化的虚拟空间中做好多套方案的转换处置，实时获取周边地理坐标，气候数据比对，有专业仪器生成的热成像图加持，可以很快就能获取到当地数据情况的变化，速度来专区自取。

Weather Tool特点

1、可以直观的熟悉修建基地所处地域的景象形象材料

2、可以领会本地的热温馨性区域

3、供给各类根基主动式设计手腕对热温馨的影响解读

4、可以解读对照各个朝向立面上全年的太阳辐射环境

5、还可以按照全年中过热期和欠热区的太阳辐射得热量计较当地的绝对最好修建朝向

6、独特合适于修建立体设计和计划设计

Weather Tool性能引见

1、在修建设计的最后，经由运用 Weather Tool解读景象形象数据，可以直观的熟悉修建基地所处地域的景象形象材料；

2、经由焓湿图可以领会到那时的热温馨性区域；

3、经由焓湿图战略解读 Weather Tool还供给各类根基主动式设计手腕对热温馨的影响解读；

4、经由太阳辐射解读，可以解读对照各朝向立面上的全年太阳辐射环境；

5、经由太阳辐射解读还可以按照全年中过热期和欠热区的太阳辐射得热量计较当地的绝对最好修建朝向，这性能独特合适于修建立体设计和计划设计。

Weather Tool优势

1、日轨解读

太阳辐射（SolarRadiation）经由标尺操控键位调理标的目的，白色热区域是过热的时间段，蓝色区域代表过冷时间段，粗黄线代表该标的目的太阳直射的均匀值，很了了地能看出修建的阿谁朝向合适操纵太阳能。

2、焓湿图解读

焓湿图（PsychrometricChart）是景象形象解读的主要手腕和情势。在焓湿图中的温馨区域是由空气温度、绝对湿度、气流、速度、和四周的情况辐射温度决议的，所以这些参数的组合在焓湿图构成温馨区域。黄色区域暗示热温馨区域，蓝色的深浅暗示每日频率， 时间规模包罗：全年、春、夏、秋、冬四时、另有1～12 月，可以自选。

3、风解读

有对照和月份两项。从左到右，从上到下四图暗示为风频、温度、湿度、降雨量（普通修建景象形象数据没有），领会本地终年的风向和风频， 修建设计时可以奇妙操纵风来开启天然透风、除湿、降温等，防止运用机械透风所带来的额定能耗。

4、逐时数据解读

包罗逐时湿球温度解读、逐时绝对湿度解读、逐时太阳直接辐射、逐时太阳散射辐射、逐时云量、逐时降雨量平分析。

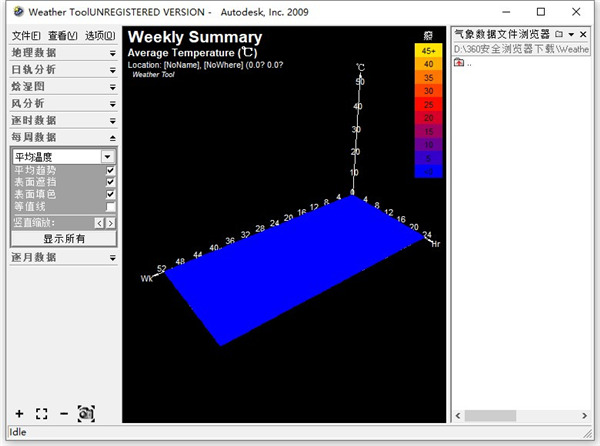

5、每周数据解读

即一周内均匀温度、概况遮挡、概况填色、等值线展示解读。

weather tool教程

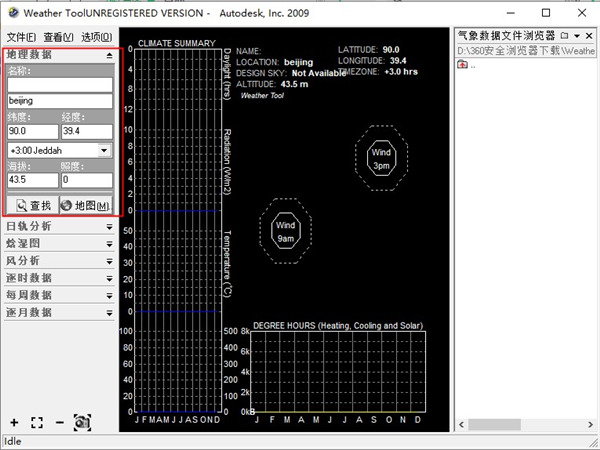

1、在Weather Tool输出地舆定位数据；

2、手动导入特按时间段的景象形象数据；

3、选择必然时间内的太阳辐射解读、焓湿图解读和风解读；

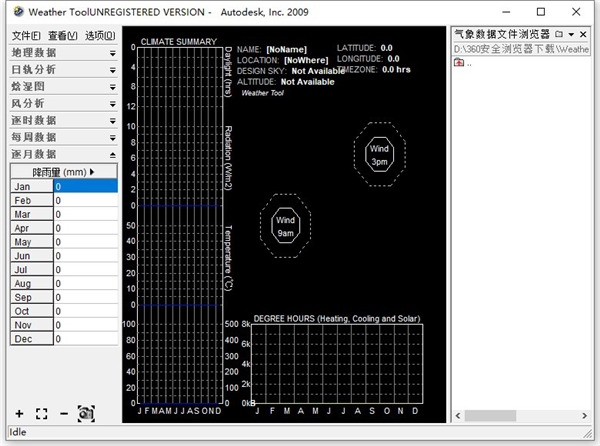

4、按照用户的现实需求，选择逐时数据解读、逐周数据解读或是逐月数据解读。

weather tool怎样导出图片

检查-复制到剪贴板-作为图元文件

以后便可以粘贴就任意图上了

weather tool怎样调成白底

需求在Ecotect的根目次下翻开Weather Tool.exe，在Ecotect里没法直接挪用

若是是输入的话，点击左下角第四个图标（就是号右侧阿谁）---copy graph to clipboard，会呈现2个选项，1）As Metafile（这个布景是白色的）；2）As Bitmap （这个布景是玄色的）。

现实上那是Ecotect里附带的一个自力软件，叫Weather Tool。 开启Ecotect，在上边菜单栏里：Tool>Run the Weather Tool，就翻开Weather Tool了，你如果去找Ecotect的文件夹，找到这个软件的图标的话，可以建立这个图标的便捷技巧，直接启动它

weather tool怎样用

1、起首是下载和装载软件啦，这里用到的是Ecotect anlysis 2011版本。翻开软件-点击tools。

点击tools东西栏中的Run the weather tool

2、 点击右上角Weather Flie Explore，导入景象形象信息库。普通有两种格局，CSWD和CTYW。

CSWD格局的景象形象文件来源于国际清华本科《中国修建热情况解读特定景象形象信息库》，包括了270个景象形象台站的实测数据，相当于给了设计师本身的景象形象材料信息库；

CTYW格局的景象形象文件是按照美国 Lawrence Berkeley National Laboratory的 Joe Huang清算，是美国动力部清算的。

导入数据以后，酿成如许：

接上去，你只需求点击左边的各类操控键位，你便可以获得各类景象形象解读图，包罗温度、绝对湿度、风向风速风频、太阳辐射、云量、降雨量等。

4、最初便可以导出

可是直接导出的图线型比力细，直接放在图面很不清楚，所以建议导成pdf的情势，在AI中开启线型和色彩等的优化调剂。

（我仿佛调太粗了，问题不大哈哈，你们按照需求本身调理就行了）

那末，本期内容就到这里了。。。。。。

等等！！！还没完，问题是导出来了，怎样用？（用来装逼呗）

嘻嘻，做点延展，景象形象解读图不难出，重点是良多人不会看不会用~（这很费事！）

举几个例子

1）、风玫瑰图

A.白色框暗示它可以展示全年/春夏秋冬/每一个月风的环境。

B.绿色框暗示风速大小，单元为km/h。越往外越大。

C.黄色暗示风频；大圈则暗示风向。

运用：

a.判定修建朝向，以完成天然透风。

b.窗户类型，窗户大小等。

c.是不是操纵风能，怎样操纵。

d.是不是需求开启挡风处置。等等等等。。。。

2)、气温/绝对湿度

左边可以调出全年最低温和最高温的一个景象形象数据，还可以调出干球温度、湿球温度、云量等等的数据。

（是否是感觉很棒很爽，的确捡到一个亿~）

3）、焓湿图

黄色代表热温馨区域，温度、绝对湿度、气流速度和均匀辐射温度等的组合到达大大都人承认的温馨水平。

4）、太阳高度角/太阳高位角

最好朝向运用

（由于这里的最好朝向仅仅按照景象形象数据取得，实际中还要连系园地情况等身分开启判定）

做解读图不难，可是怎样用确是一时半会难以说清的。只要好好操纵这些数据，设计出视觉温馨、声学温馨、适合的空气质量、热学温馨和处理各类能耗问题的修建，才是真正有效的解读。

小编测评

目下时节的气候有着很不稳定的因素在其中，毕竟会有人为以及实际气候元素的影响，该款Weather Tool就是提供给各个地方的气候站点进行大量数据的测试捕捉以及比对验证的，得出当地的各项地理信息，从而应对不同情况做好预案工作。
