【介绍】

Pro Engineer工具称之为全能三维建模软件，囊括了对CAD/CAM/CAE的支持，同样也是相关行业人士比较看重的设计软件，其预置了三维建模的渲染引擎以及数据运算分析的算法，能够在零件装配中构建出全新参数的模型图，并且允许全方位多角度拉伸这些模型项目，对于细节处的数值进行核查。

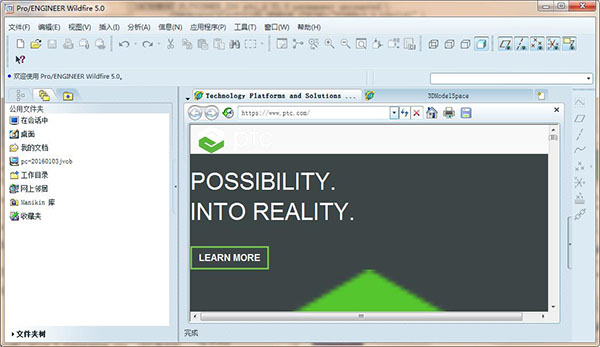

软件特色

1、基于特征的(FEAture-Based)

是一个基于特征的(Feature-Based)实体模型建模工具，利用每次个别建构区块的方式构建模型。设计者根据每个加工过程，在模型上构建一个单独特征。特征是最小的建构区块，若以简单的特征建构模型，在修改模型时，更有弹性。

2、关联的(Associative)

通过创建零件、装配、绘图等方式，可利用Proe/ENGINEER验证模型。由于各功能模块之间是相互关联的，如果改变装配中的某一零件，系统将会自动地在该装配中的其他零件与绘图上反映该变化。

3、参数化(Parametric)

为一参数化系统，即特征之间存在相互关系，使得某一特征的修改会同时牵动其他特征的变更，以满足设计者的要求。如果 某一特征参考到其他特征时，特征之间即产生父/子(parent/child)关系。

4、构造曲面(surface)

复杂曲面的生成主要有三种方法：1)由外部的点集，生成三维曲线，再利用Pro/E下surface的功能生成曲面。2)直接输入由Pro/desinger(造型设计)产生的曲面。3)利用import(输入)功能，以IGES、 SET、VDA、Neutral等格式，输入由其他软件或三维测量仪产生的曲面。

5、在装配图中构建实体

根据已建好的实体模型，在装配(component)中，利用其特征(平面，曲面或轴线)为基准，直接构建(Create)新的实体模型。这样建立的模型便于装配，在系统默认(default)状态下，完成装配。如图2所示，电饭煲的内锅是在装配图中，以外锅体的轴线为基准，完成设计。

软件功能

1、利用新的公差分析、改善的网格化、对非线性材料的支持、更好的结果分析及更智能的诊断功能，更快、更轻松地分析设计

2、利用易于使用、功能强大的过程管理器在 Pro/ENGINEER 中定义刀具路径、创建注

3、更快速的 ECAD-MCAD 设计协作

4、利用 MCAD 和 ECAD 设计之间新的接口加速设计的协作。自动识别增量变更，并在 MCAD 和 ECAD 电路板设计之间交叉突出显示

5、全局设计过程的改进

6、加快详细设计过程

7、利用新的 Auto RoundTM 功能、改善的装配性能、直接曲面编辑、增强的数据交换、新的 JT 支持、特征识别和自动化 3D 绘图注释功能，更快地创建简单和复杂的设计

8、改善设计外包过程

释特征和执行其他关键的功能，简化和自动化将工程设计转变为制造过程的步骤

9、机电设计的改进

10、更快速的详细设计

11、优化制造业的工具和工厂设备的设计过程

12、利用智能、自动化的功能添加和布置带状电缆，更快地创建机电设计

13、用新的数字权限管理功能保护重要的设计数据

14、改善检验和认证过程

使用方法

使用Pro Engineer画圆柱

1、打开PROE点击新建零件，名称按默认，点击确定。

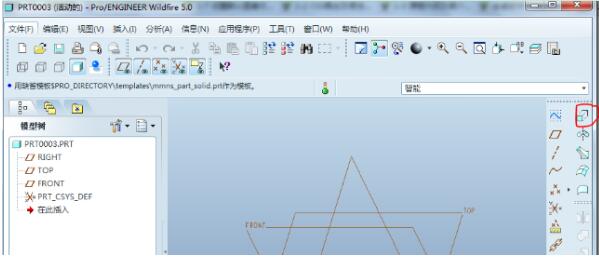

2、如图所示，点击拉伸工具。

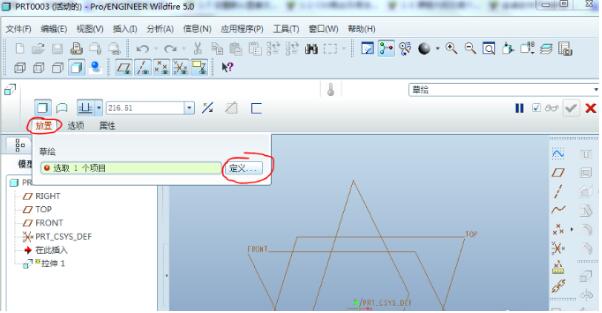

3、如图所示，点击放置定义。

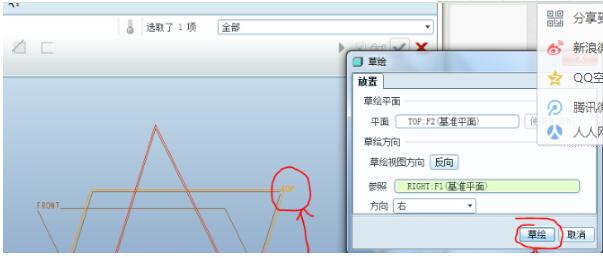

4、点击选择TOP平面，点击草绘开始绘制。

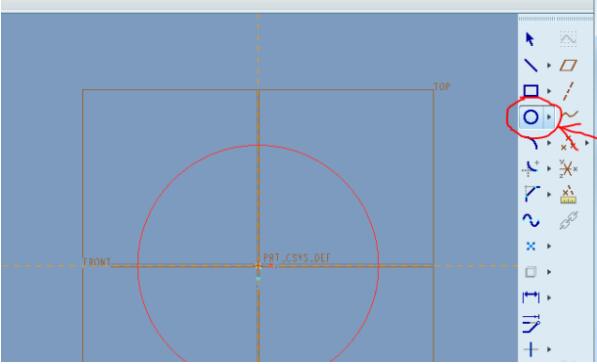

5、如图所示，进入草绘后，点击圆工具，在草图上绘制一个圆。

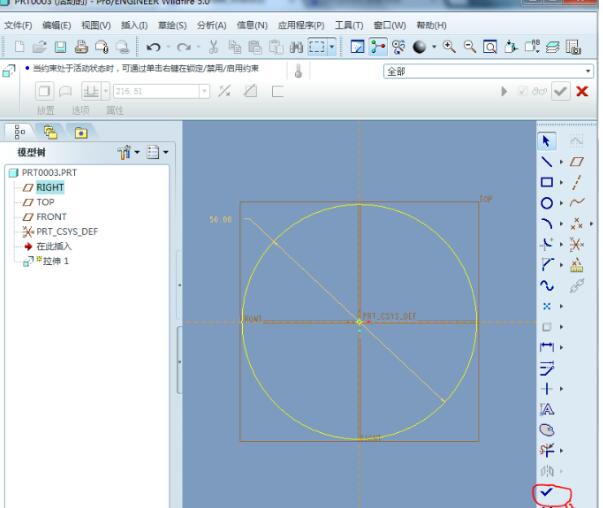

6、如图所示，点击打钩符号，完成草图绘制。

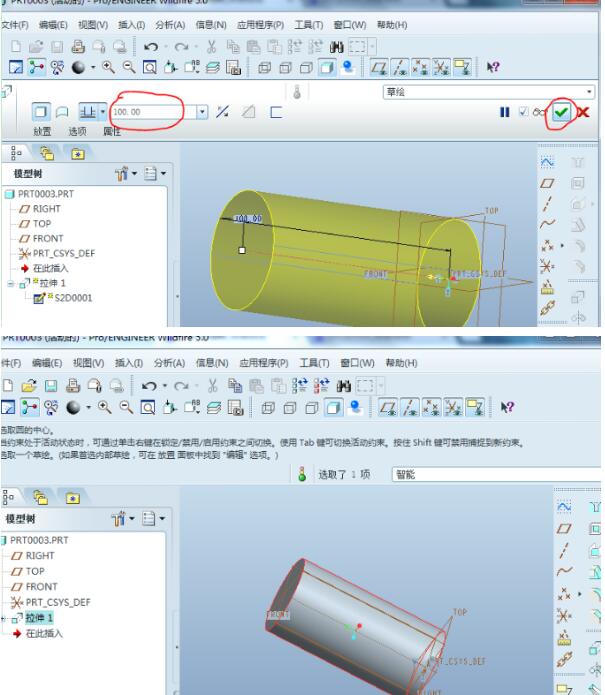

7、如图所示，可以在拉伸长度中输入你想要拉伸的长度，然后点击打钩符号完成圆柱的绘制。

常见问题

PROE中非缺省是什么意思？

所谓缺省就是使用系统的默认配置，非缺省就是不使用系统的默认配置而在对话框中选择自己需要的配置。举个简单的例子：假如你的proe起始位置下config里设置了创建零件的默认单位是mmns，当你要新建一个零件时，取消勾选缺省选项，这是你就可以选择inbs创建英制零件。

PROE中如何创建控件三维曲线？

你可以通过投影的方法创建三维曲线;或者用基准点工具创建点，然后生成曲线;或你使用方程创建空间曲线。

Pro Engineer中扫描、混合、扫面混合、可变扫描命令有什么区别啊？

扫描：只可以有一条轨迹线和一个剖面，并且剖面在扫描过程中不发生变化，剖面垂直于轨迹线。

混合：用多个剖面混合来生成几何体。生成的几何体根据剖面的形状发生变化，各个剖面要求一定要有相同的混合点(无需直接绘制的轨迹线，靠截面深度和角度旋转确定截面相对位置

扫描混合：利用多个剖面和一条轨迹线生成几何体，结果几何将根据轨迹线的走势及剖面发生变化。

可变扫面：由一个剖面和一条以上的轨迹线生成几何体，剖面可以发生变化，可以指定方程式使其发生规则的数学变化，剖面垂直方向可以指定。

每次打开Pro Engineer文件都要重新贴花，为什么之前贴好的都没有了？

你可以在config中设置一下，设置选项save_texture_with_model的值设置为yes，然后保存到工作目录的config.pro中。

在质量属性对话框中，把密度改为0为什么计算的时候质量不是0呢？

在proe中0密度不符合实际，proe里也没有这种设置，只会显示为PROE里的最小密度。
