【介绍】

Tecnomatix的作用面是所有使用到三维离散事件来制作生产环节所需要的模型图，多用于高精密度机械仪器产品图的加工，利用这款应用专业化的设计方案，迅速让用户自己头脑中的想法形成整体的框架结构，此外结合了既定的数据以及行业内大量同类型成功案列的经验来优化完成各个方面的布局设计。

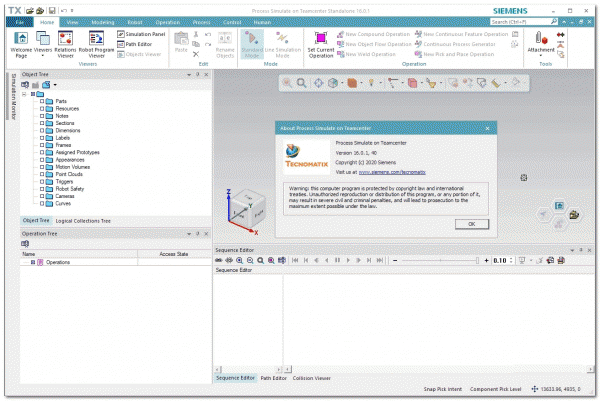

Tecnomatix Plant Simulation特色

1、使用2D和3D统计模拟分析生产系统

Tecnomatix Plant Simulation软件提供离散事件模拟和统计分析功能，以优化物料处理，物流，机器利用和劳动力需求。 使用具有面向对象和3D建模功能的随机工具，您可以提高制造精度和效率，同时提高吞吐量和整体系统性能。 强大的图形可视化，图表和报告功能，遗传算法和实验工具使您能够评估生产系统的行为，从而做出快速，可靠的制造决策。

2、消除瓶颈并简化吞吐量

Tecnomatix Plant Simulation模型用于简化吞吐量，缓解瓶颈并最大限度地减少在制品。用于自动瓶颈检测，吞吐量分析，机器利用率，资源和缓冲区，Sankey图和甘特图的图形输出是评估生产系统性能的众多工具之一。仿真模型考虑了内部和外部供应链，生产资源和业务流程，使您能够动态分析不同生产变化的影响。

3、优化能源使用以提高绩效

通过采用仿真模型验证的措施，优化现有生产系统的性能和能源使用。 Tecnomatix Plant Simulation包括一个集成的能量分析仪，可显示当前，最大和总能量消耗。集成的能量绘图仪可动态显示模拟过程中的能耗，使您能够在工作时间和预定休息时间内查看能源使用情况。您可以以图形方式显示能耗，轻松识别潜在节能领域。

4、在启动之前实际调试生产系统

Tecnomatix Plant Simulation使工厂的虚拟模型与实际工厂控制相关联，以模拟实际生产。通过这种集成的仿真方法，可以测试和优化控制，自动化，材料运输和整个工程操作。可以连接来自真实环境的虚拟（软件）可编程逻辑控制器（PLC）或实际（硬件）PLC。该调试解决方案灵活，开放，可与任何PLC配合使用。

Tecnomatix Plant Simulation功能

一、与WinMOD 建立外部连接，自动化设备动作建模和访问PLC更加快速方便主要有以下功能：

1、Process Simulate 工艺仿真软件和 WinMOD 之间，新的直接外部连接

2、在产线仿真时，可以将Process Simulate中的设备(device)与WinMOD 开发的行为模型库（Behavior Model libraries）对接

3、通过 WinMOD 配置（WinMOD Configurations），可以使用更多的 PLC 连接

4、通过直接的高性能链接，可以为现有的共同客户轻松设置虚拟调试详细介绍：

WinMOD 是许多汽车企业自动化部门广泛使用的工具，用于对组件逻辑行为和虚拟调试进行建模。

Process Simulate现在提供一个名为 WinMOD 的新外部连接，它允许 WinMOD COM 元素之间的直接通信和信息交换，而Process Simulate允许用户在仿真运行期间交换信号信息。

用户可以将已有的 Process Simulate项目与 WinMOD 项目连接，在虚拟环境中轻松地调试整个系统，这个连接无需在两个软件之间导出数据，也无需管控两个软件的数据更改和修订。

相反，他们只需在Process Simulate中创建 WinMOD 连接，为其分配信号（类似于其他连接）并交换信息。

这样，WinMOD 可以实时的仿真行为模型，而Process Simulate只对这些模型的运动学进行可视化，并且支持更广泛的 PLC 连接（配置）。

很多企业现在使用Process Simulate进行机器人路径规划和离线编程，同时也使用WinMOD 进行虚拟调试，通过这种直接集成，可以将他们的仿真业务轻松扩展到虚拟调试领域。

二、设备逻辑行为编辑器（Resource Logic Behavior Editor），简化和增强主要有以下功能：

1、可以使用嵌套表达式

2、提供扩展的逻辑函数库（Logic Function library）

3、支持用户为LB函数分配专用内存

4、编程语法的改进，提高了代码可读性详细介绍：

用户可以通过将函数嵌套在彼此内部，来编写更复杂的逻辑表达式，例如 SR （ RE ） FE （Y）。这使他们能够避免创建许多中间参数来存储表达式的部分，并有助于最小化表达式中的参数和信号数，例如下图：

5、Logic 函数库还扩展并显示在逻辑行为（LB）编辑器的分类树视图中（所有函数在Process Simulate中的任何逻辑编辑器中都可用），在表达式编辑器中，可以从库中方便的选择。

新的功能包括计时器、计数器、三角数学函数等。

此外，一些逻辑函数需要在仿真期间保留内存，如TIMER和计数器。现在可以使用新的API

ITxPlcLogicBehaviorFunctionMultiInstance 来做到这一点。LB 函数开发人员可以使用此 API 为具有内部成员的任何函数分配专用内存，这些函数在每个时间间隔内都会更新。此外，还引入了两个新的逻辑函数：一个恒定 PI 值函数（PI）和一个新的上下计数器（CTUD）

三、新增的双精度浮点信号（Double precision floating points）

主要有以下功能：

1、在Process Simulate中，新信号类型：LREAL，支持双精度浮动数（64 位浮点）；

2、可以与 TIA 门户的 LREAL 信号类型更好地匹配；

3、提高运动Motion应用的信号交换精度；

详细介绍：

Process Simulate包括新的信号类型：LREAL，将列表从以前支持的 7 种类型扩展到 8。

LREAL 是一个双精度浮点数，类似于当前浮点 REAL 但精度更高，可能值范围更大。

双精度型常用于运动控制，可通过Process Simulate中提供的标准外部连接，直接与此类应用程序交换，以便更轻松地在Process Simulate和外部应用程序之间进行匹配。

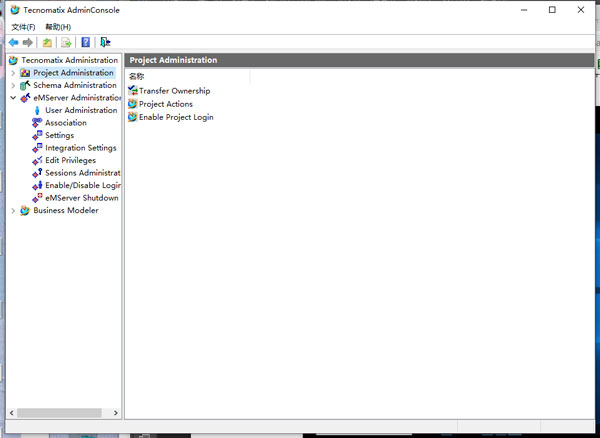

使用帮助

1、工厂仿真中的仿真

根据VDI（德国工程师协会Verein Deutscher Ingenieure）第3633号指令，我们运行模拟以仿真一个系统（包括其动态过程），并在该模型中进行实验，以实现可移植到真实工厂的结果。

在我们的物料流模拟中，我们要确定容量，资源利用率和缓冲区大小的最佳值，以便安装产生所需的输出。

为此，例如，我们检查机器的利用率，它们的处理，设置和故障时间；我们确定生产过程中的瓶颈，优化设备的布局，找出材料处理技术的最佳尺寸等。

我们通过物料流动对象，资源对象，移动对象和流体对象的对话框选项卡上的模拟属性来控制模拟。我们通过双击对象的图标来打开对象的对话框。

我们将Plant Simulation 16.0的外观调整为适合Siemens Digital Industry Software应用程序的外观。因此，帮助中的屏幕快照看起来略有不同。

仿真和建模概念以及子主题什么是仿真，面向时间的仿真和事件控制的仿真，为什么采用仿真以及在分步帮助中实现仿真项目的详细描述。

我们还提供了一个简短的教程。模型文件位于Plant Simulation安装文件夹>Plant Simulation>教程中，比较下面的示例。

通过教程主题可以指导您完成各个建模步骤。

2、仿真属性

我们可以在物料流对象，资源对象，移动对象和流体对象的对话框的选项卡上设置对象的仿真属性。为此，我们双击名为模型的框架中相应对象的图标。

我们可以设置这些和其他设置来模拟物料流：

?时间选项卡上的时间。

?设置选项卡上的设置属性。

?故障选项卡上的中断（故障，暂停）。

?控件选项卡上的控件，这些控件对模拟过程中的事件做出反应。

?退出行为，它控制退出选项卡上的物料流。

我们可以通过单击3D按钮打开对话框编辑3D属性来更改动画属性。

3、植物仿真中的动画

如下所示，Plant Simulation会自动以2D方式对仿真模型进行动画处理，并比较3D以及3D动画中的仿真模型。

动画可视化了整个设备的物料流/零件流，因此可以跟踪零件的行程。此外，您可以将物料流对象的图形替换为机器的图形，然后使用姿势对这些图形进行动画处理，使它们看起来更逼真。

这使得为建模者以及要相信模拟解决方案的经理或客户更容易理解模型中的过程和过程。

如果我们不需要动画或希望仿真运行得更快，可以通过单击禁用动画。

通过在模型窗口中单击相应对象一次，然后按空格键，可以设置3D对象的动画属性。如果具有仿真属性的对话框已打开，我们可以单击以打开编辑3D属性对话框。

注意

我们建议始终在3D模型中的EventController中激活实时，因为原则上在3D Only模型中模拟运行得更快，因为Plant Simulation不必为2D计算动画事件。

4、动画属性

我们可以通过在模型窗口中单击一次对象并按下空格键来设置3D对象的动画属性

我们可以在编辑3D属性对话框中为材质流的动画设置这些设置和其他设置：

转换选项卡上对象的位置，旋转和缩放

选项卡上零件的外观MU的外观

选项卡上物料搬运设备的外观长度方向对象的外观

在材质选项卡上为动画对象着色

为以下项定义动画路径：

MU动画选项卡上的MU动画

自我动画选项卡上的对象动画

选项卡上的机械臂动画机械臂动画

选项卡上的对象的姿势

接头选项卡上的对象接头

我们可以单击按钮更改为对象的仿真属性
