【介绍】

Protel99se来自于国外的Altium公司，面向电路设计及维修行业提供了结构原理图以及PCB印刷电路板的制作，操作界面已经做到了尽可能的简化，目的是让普通人学习练习的时候上手更快，该应用制作的电路图都会有可视化的画面随时查看各电路连接处以及线路是否对位等问题，确保设计出来的图像可用于量产。

软件特色

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择Place/Wire后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5.建立材料清单

打开4Port Serial Interface.ddb设计数据库，找到4Port Serial Interface文件夹下面的4Port Serial Interface.prj文件设计窗口，选择Reports中的Bill Of Material菜单，按照导向器所给选项选择，完成选择，一个Excel风格的材料清单将被制成。

6.原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7.布线设计

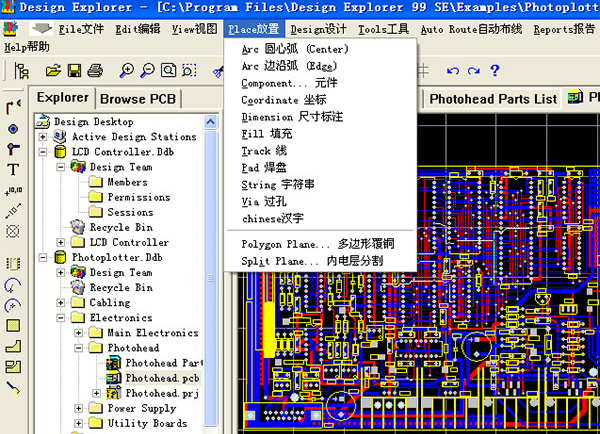

protel99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在Tools工具菜单下选择Preferences优选项中选择不同的布线方式。也可以使用SHIFT+R快捷键在三种方式之间切换。

8.信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

Protel99se安装步骤

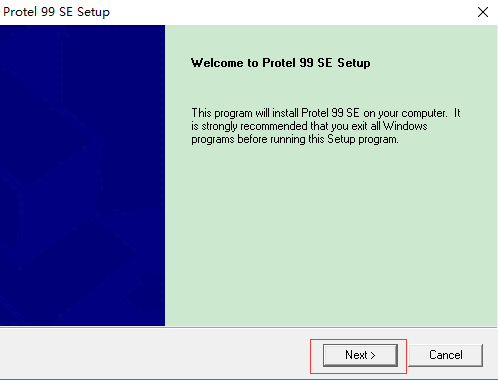

一、在本站下载最新版的Protel99se安装包，双击打开。

二、点击下一步后，输入名称，公司及访问码即可。

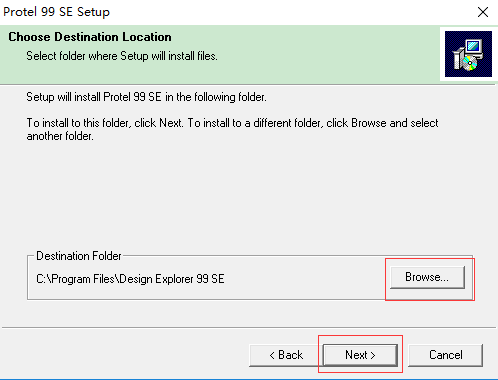

三、点击【浏览】，选择软件的安装路径;或者直接点击【下一步】，软件会安装在默认的位置。

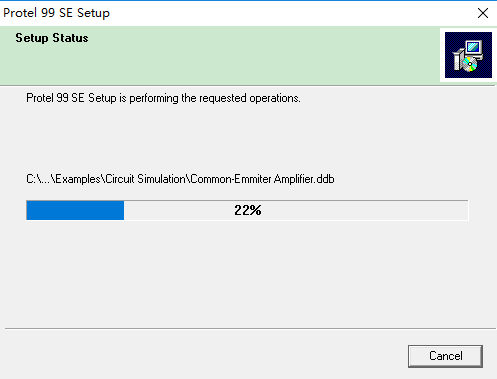

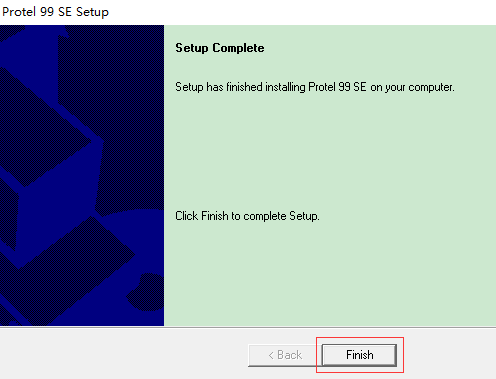

四、耐心等待完成过程，点击【结束】就可以了。

Protel99se使用技巧

汉化教程（亲测可用）

1、先将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，

2、接下来汉化，再将Protel99汉化文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

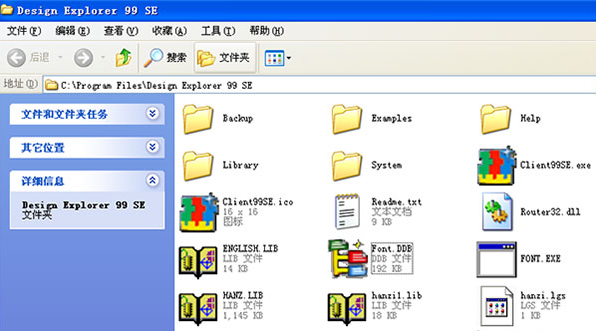

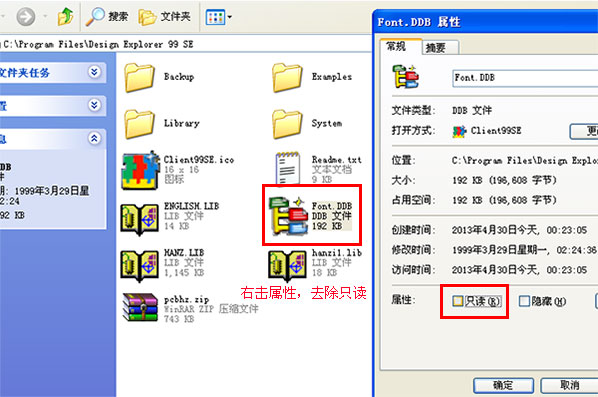

3、然后安装PCB汉字模块：将pcb-hz目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

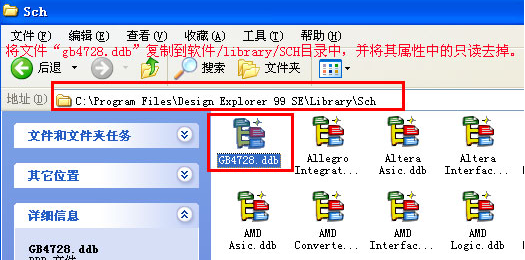

4、再安装国标码库：将文件gb4728.ddb(国标库)复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

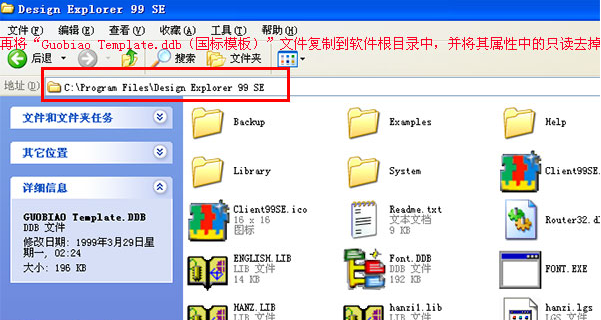

5、再将Guobiao Template.ddb(国标模板)文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

6、汉化完成，打开桌面上的protel 99se图标，即可正常使用。

Protel99se常见问题

一、Protel99se中常见的ERC错误

1、Multiple net names on net:检测同一网络命名多个网络名称的错误

2、Unconnected net labels:未实际连接的网络标号的警告性检查

3、Unconnected power objects:未实际连接的电源图件的警告性检查

4、Duplicate sheet mnmbets:检测电路图编号重号

解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

5、Duplicate component designator:元件编号重号

6、bus label format errors:总线标号格式错误

7、Floating input pins:输入引脚浮接

8、Suppress warnings:检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告

9、Create report file:执行完测试后程序是否自动将测试结果存在报告文件中

10、Add error markers:是否会自动在错误位置放置错误符号

二、怎样将原理图中的所有元件编号重置

把有编号的元件重置为?

Tools&&Annotate&&Reset designators&&OK

重新编号，先变?再编号!

Tools&&Annotate&&All parts&&ok

若是层次原理图

在母图中点击Tools&&Annotate将Options标签下的Current Sheet Only 项的小勾去掉。

然后再选择Advanced Options标签下需要编号的图纸文件名前打上小勾，设置起始编号点击OK

三、定义元件的默认属性U?

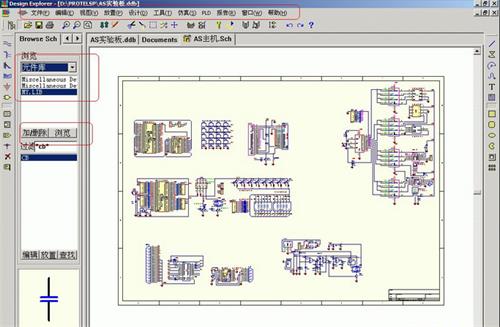

在左手边的页面显示顶部保存图标下面选择Browse SchLib

在中间的Group中点击Description在弹出的Component Text Fields

的对话框中选择Designator，在Default中填写U?即可Footorint为封装。

四、画元件封装时转换mm与mil单位

按键盘按键q

五、常用直径尺寸的密尔与毫米换算如下

1.0mil = 0.025mm===>1mm = 40mil

1.2mil = 0.030mm

1.25mil = 0.032mm

六、如何调整网格大小

画PCB库的时候，Tools / Library Options

画PCB板的时候，Design / Options / Options

画原理图库时：Options / Document Options。

画原理图时：Design / Options

七、画封装时如何给封装设定参考坐标

点击Edit->Set Reference,

Pin1->以第一管脚为参考点坐标

Center->以元件中心为参考点坐标

Location->由用户选择一个位置作为参考坐标

八、如何提取PCB中的元件封装

打开要提取封装的PCB文件然后在菜单栏上点击Design(设计)，

下拉菜单中选Make Library(建库)就会将PCB里所有元件建成一个库

九、如何进行电气规则测试

在原理图上点击Tools-->ERC-->在Setup Electrical Rule Cheak对话框中setup选项打钩全选其他默认-->确认
